世界常规能源供应短缺危机日益严重，化石能源的大量开发利用已成为造成自然环境污染和人类生存环境恶化的主要原因之一，寻找新兴能源已成为世界热点问题。在各种新能源中，太阳能光伏发电具有无污染、可持续、总量大、分布广、应用形式多样等优点，受到世界各国的高度重视。我国光伏产业在制造水平、产业体系、技术研发等方面具有良好的发展基础，国内外市场前景总体看好，只要抓住发展机遇，加快转型升级，后期必将迎来更加广阔的发展空间。

而对于光伏电站建设项目中使用的各类线缆产品需要特殊结构设计和研发，远东电缆有限公司将研发性能更稳定、成本更优的新型太阳能发电站用线缆产品推入市场，促进我国光伏产业健康发展。

1．PV1-F光伏电缆

1.1

产品型号规格

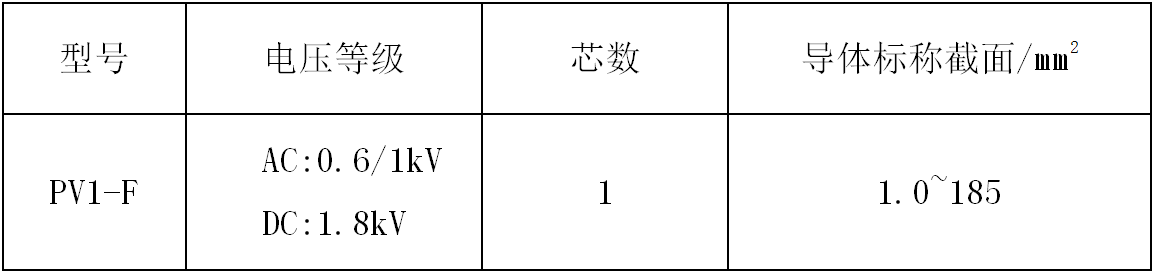

表1产品型号、生产范围

注：可根据用户需要进行扩规生产。1.5~35mm2 有TÜV认证，其余不在标准规格范围内没有认证。

1.2

使用场合

本产品依据2PfG 1169/08.2007，适用于最高允许1.8kV(线芯对线芯,非接地系统)直流电压、在光伏系统中DC侧使用的单芯软电缆(电线)，该产品适合于Ⅱ类安全等级下使用，电缆运行的环境温度最高到90℃，电缆可以多根并联使用。

1.3

产品图样

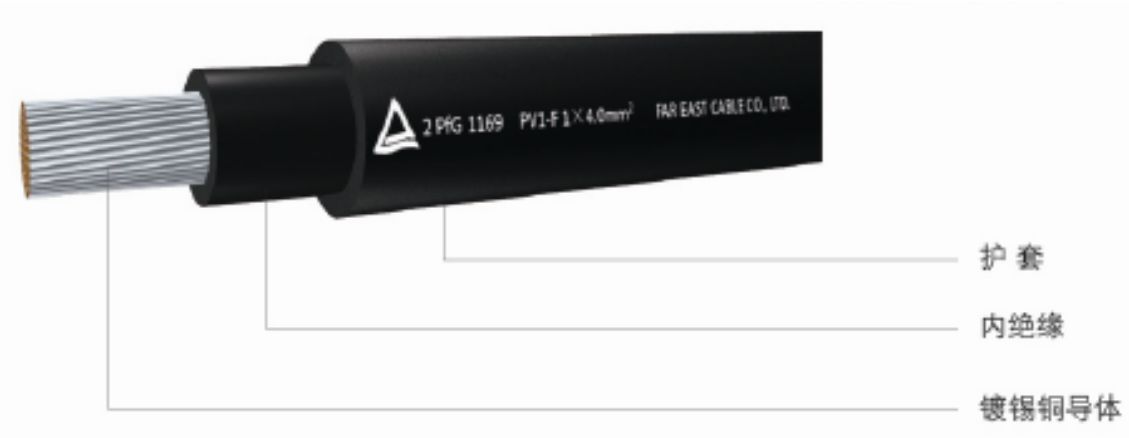

图1 产品结构图

1.4

产品特点

(1)电缆运行环境温度: -40℃到+120℃，短路时（5秒内）最高温度不超过200℃。能承受更大范围的的温度变化。

(2)电缆的弯曲半径不小于电缆外径的4倍。

(3)绝缘和护套采用辐照交联聚烯烃材料。

(4)电缆热寿命评定结果应符合电缆使用寿命不少于25年的要求。

(5)成品电缆具有优异的无卤阻燃性、耐风雨性、耐紫外线、臭氧侵蚀性和耐穿透能力。

(6)产品取得德国莱因公司TÜV认证。

2. 光伏直流汇流电缆

2.1

产品的名称、型号及规格

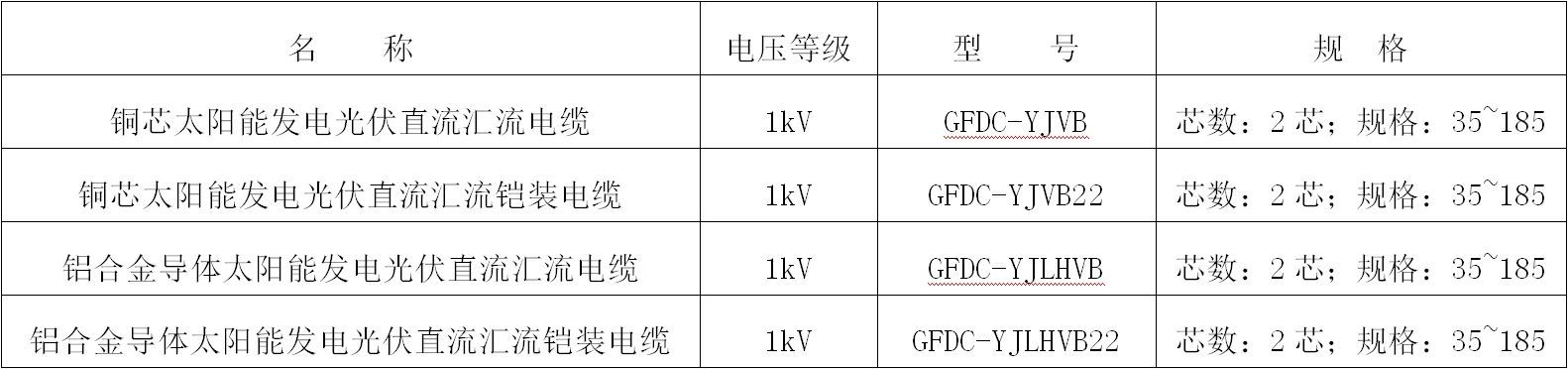

表1 产品名称、型号及规格

2.2

产品用途

该电缆主要用于光伏电站汇流箱到逆变器之间直流电力传输。

2.3

产品图样

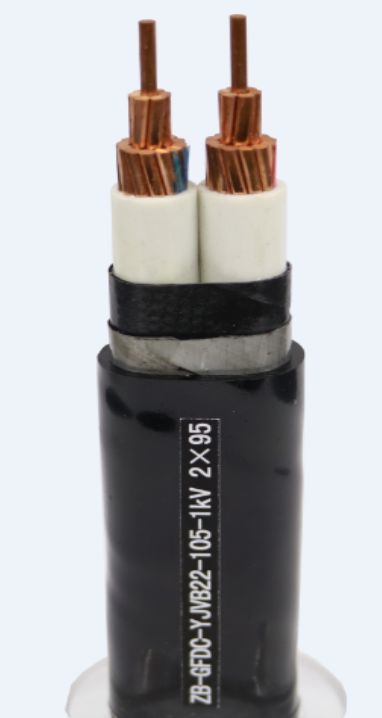

图1 光伏直流汇流电缆结构示意图

2.4

产品性能特点

（1） 更宽的环境温度适应性：电缆耐温等级有90℃、105℃、125℃三个耐温等级；

（2） 更大的传输容量：电缆导体长度短，电阻小；电缆无填充，热阻小；

（3） 更好的弯曲性能：电缆最小弯曲半径为15倍的电缆短边尺寸，与两芯绞合电缆结构相比，弯曲半径可缩小到60%左右；

（4） 更安全的电气稳定性：电缆按照直径为20倍扁形电缆短边尺寸弯曲处理后经导体105℃下负荷循环试验、冲击电压试验以及随后的1.85kV/2h直流耐压试验不击穿。

2.5

产品优势

（1）更低采购成本，比工程应用的YJV22电缆成本低；

（2）更低的电力传输线损；

（3）更安全的直流电气性能；

（4）电缆采用黑色外护，桥架遮光挡水敷设，电缆具备良好的防太阳光老化特性；

（5）电缆弯曲半径要小，方便跨檐安装；

（6）电缆具有抗压能力，牢固垂直固定；

（7）电缆具有铠装结构，适应电缆沟、直埋敷设；

（8）可以采用铝合金导体替代铜导体，进一步降低成本。

产品应用

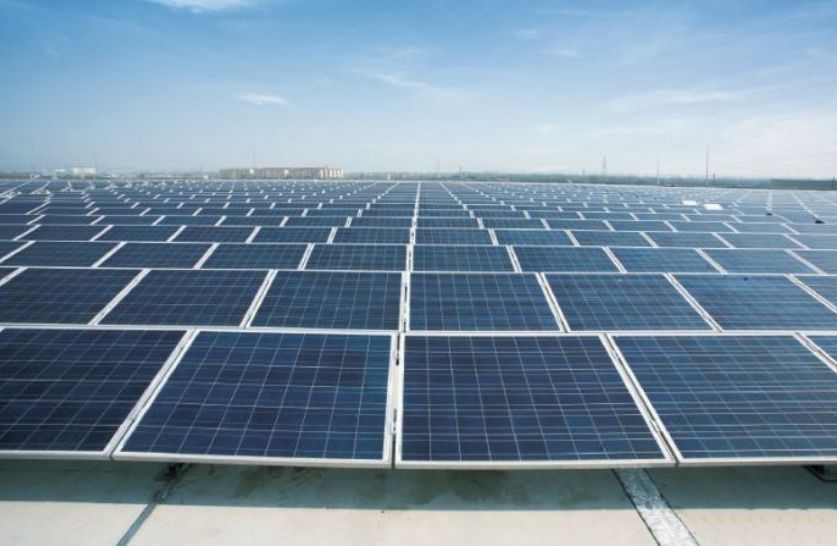

地面光伏

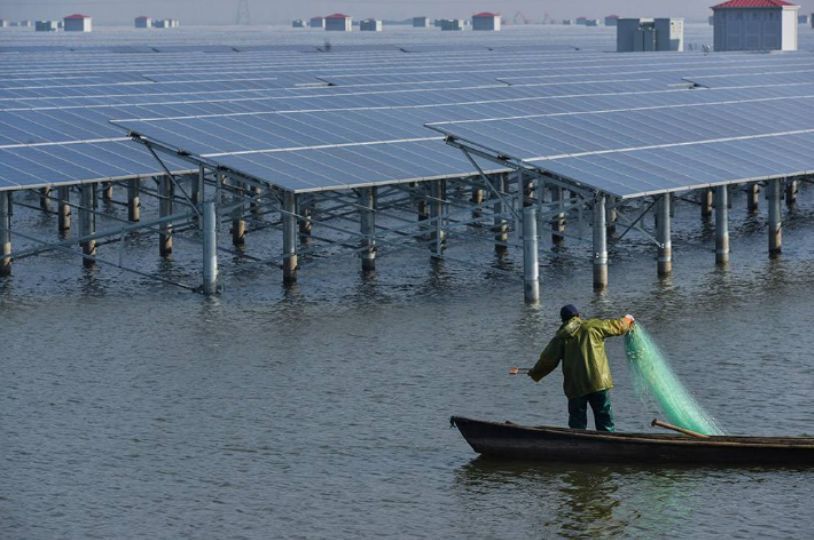

渔光互补

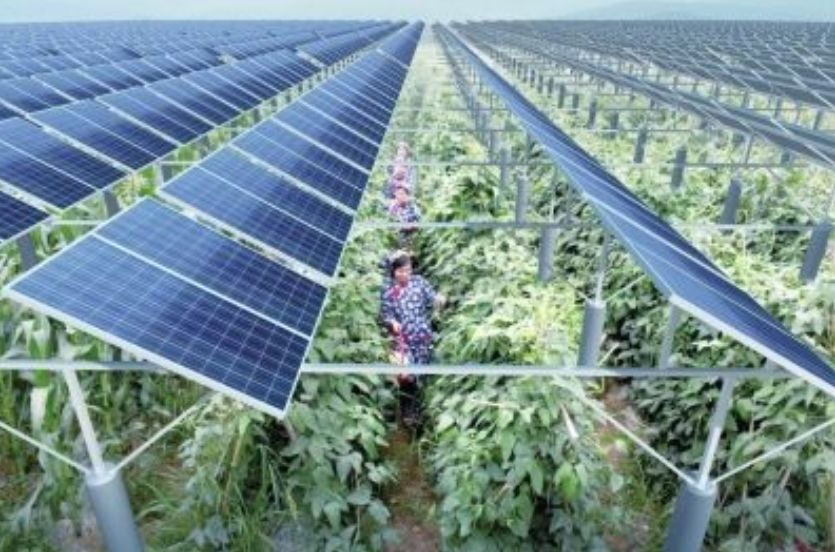

农光互补
