分类：特种电缆  发布时间：2020-01-11 06:25:26

3. 额定电压300/500V工业机器人用耐扭曲软电缆

3.1产品的名称、型号及规格

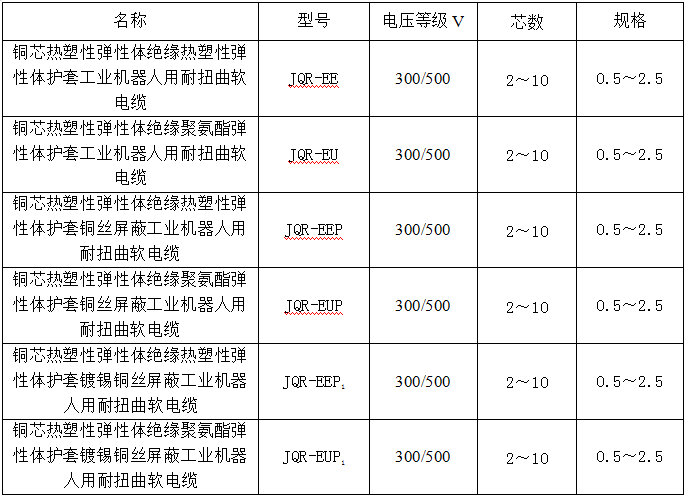

表1 产品名称、型号及规格

3.2产品用途

该产品适用于工业机器人设备中手臂和设备本身连接，也适用于耐扭力和耐弯曲应力同时存在的各种特殊场合。

3.3产品图样

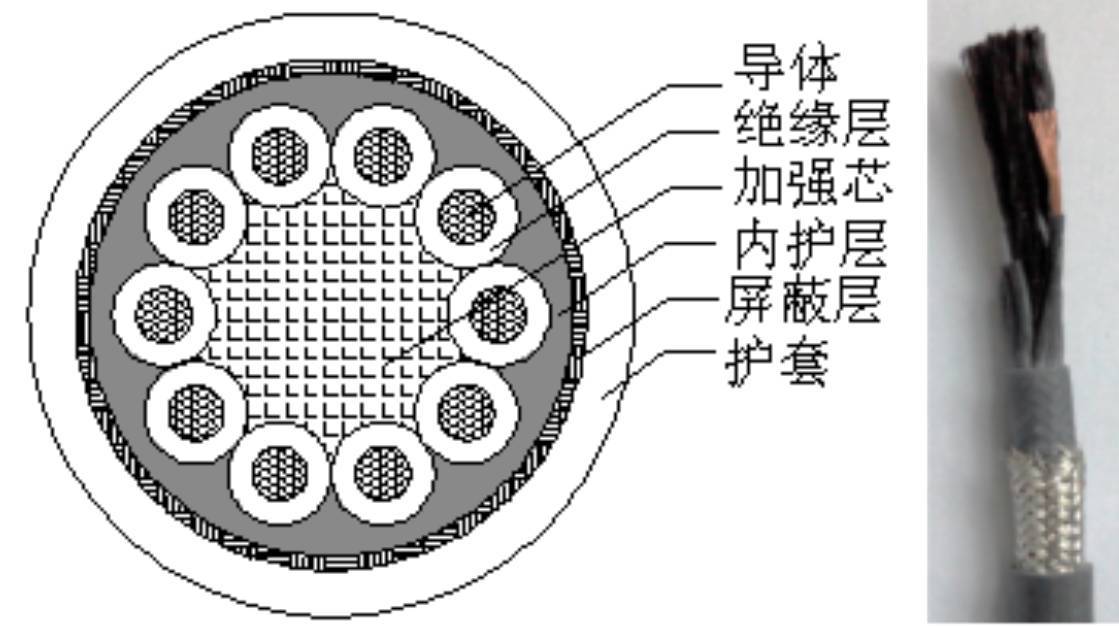

图1 JQR-EE/JQR-EU-300/500V结构示意图

图2 JQR-EEP/JQR-EEP1/JQR-EUP/

JQR-EUP1-300/500V结构示意图

3.4产品性能特点

（1）成品电缆曲挠试验应不小于10万次单向弯曲；

（2）成品电缆扭转试验应不小于1000万次单向扭转（逆时针顺时针交替扭转360°为一次）

3.5产品优势

该电缆用于替代进口工业机器人配套产品，特殊结构设计，具有十分突出的高柔性、耐扭转、安全性高等特点，屏蔽型电缆具有较好的抗干扰性。

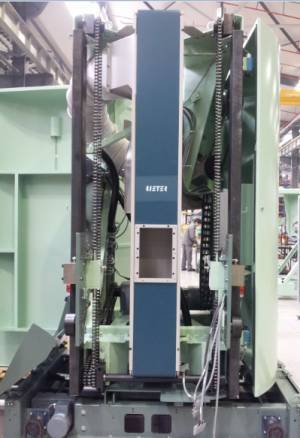

3.6产品应用

4. 额定电压0.6/1kV耐低温高柔性透明软电缆

4.1产品的名称、型号及规格

表1 产品名称、型号及规格

4.2产品用途

本品主要用于船舶内连接线；寒冷地区车辆连接线自动化设备；其他对低温、柔性要求较高的场合。

4.3产品图样

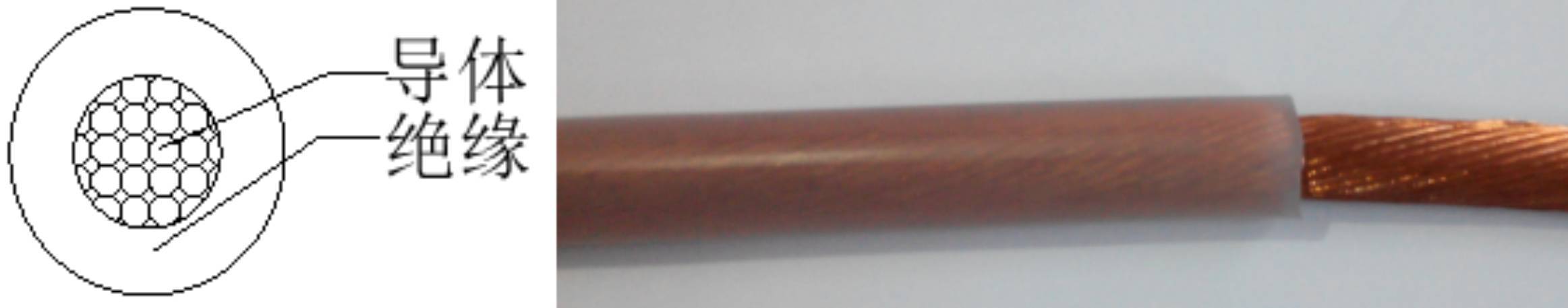

图1 YUR 结构示意图

4.4产品性能特点

（1）耐低温性：-60℃时，低温拉伸伸长率不小于20%；

（2）高柔性：成品电缆柔性通过弯曲试验，应经受70000次双向弯曲，即140000次单向弯曲后不发生电流断路。

（3）物理机械性能：抗拉强度不小于25.0MPa，断裂伸长率不小于450%。

4.5产品优势

该电缆具有优越的透明性、耐低温性、高柔性等特性，主要为装备机械出口产品配套，替代进口的耐低温（-60℃）、高柔性、透明性同类产品。

4.6产品应用

5. 额定电压3kV及以下无卤低烟阻燃高柔性硅橡胶软电缆

5.1产品的名称、型号及规格

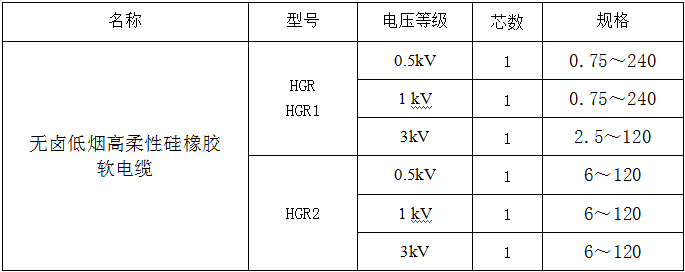

表1 产品名称、型号及规格

5.2产品用途

本品主要用于电气控制柜中不规则空间之间不同功能模块的连接线。

5.3产品图样

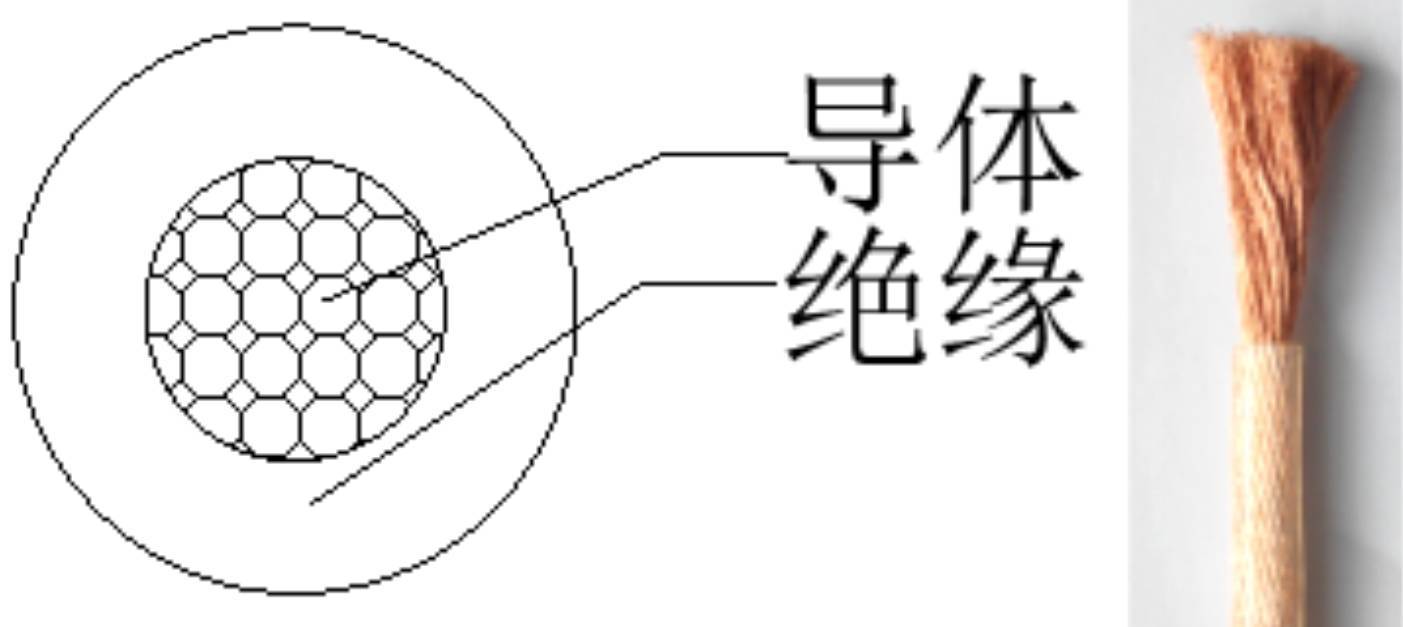

图1 HGR 结构示意图

5.4产品性能特点

（1）电缆导体长期允许工作温度：180℃；

（2）最低使用环境温度：-60℃；

（3）高柔性：产品极易耐弯曲，而且大幅度弯曲后仍可恢复原状，柔韧性好。

（4）物理机械性能：抗拉强度不小于6.5MPa，断裂伸长率不小于360%。

5.5产品优势

该电缆具有优越的透明性、耐高低温性、高柔性等特性，主要用于需耐高低温环境下电气控制柜中不规则空间之间不同功能模块的连接线。

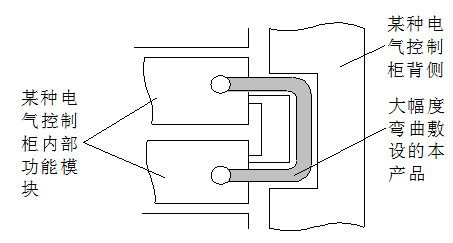

5.6产品应用
